شبیه سازی پارامترهای کیفیت توان

اندازه‌گیری وضعیت فعلی شبکه را ثبت می‌کند، اما شبیه‌سازی امکان بررسی سناریوهایی را می‌دهد که هنوز رخ نداده‌اند؛ مانند اضافه شدن بار جدید یا نصب فیلتر. بهترین نتیجه از ترکیب این دو به دست می‌آید: اندازه‌گیری برای اعتبارسنجی مدل و شبیه‌سازی برای پیش‌بینی و طراحی.

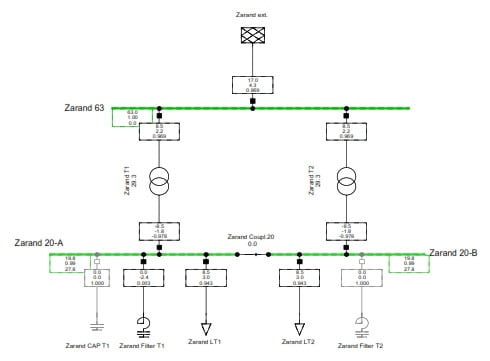

دیاگرام تک‌خطی شبکه، مشخصات پلاک ترانسفورماتورها، طول و سطح مقطع کابل‌ها، فهرست درایوها و بارهای غیرخطی، مشخصات بانک‌های خازنی و سطح اتصال کوتاه شبکه بالادست. در صورت نبود برخی اطلاعات، طی بازدید میدانی تکمیل می‌شود.

به اندازه و پیچیدگی شبکه بستگی دارد. برای یک واحد صنعتی متوسط، اندازه‌گیری حدود یک هفته و مدل‌سازی، تحلیل و تهیه گزارش معمولاً چند هفته زمان می‌برد. زمان‌بندی دقیق پس از بررسی اولیه اعلام می‌شود.

بله. خازن همراه با اندوکتانس ترانسفورماتور یک مدار تشدید می‌سازد. اگر فرکانس تشدید نزدیک یکی از هارمونیک‌های غالب (مثلاً پنجم یا هفتم) باشد، ولتاژ و جریان هارمونیکی به‌شدت تقویت می‌شود و ممکن است به ترکیدن خازن و قطع فیوزها منجر شود. اسکن فرکانسی در شبیه‌سازی این خطر را پیش از نصب آشکار می‌کند.

THD نسبت هارمونیک‌ها به مؤلفه اصلی جریان لحظه‌ای است و در بارهای سبک ممکن است عددی بزرگ اما بی‌خطر نشان دهد. TDD همان هارمونیک‌ها را نسبت به جریان بار حداکثر طراحی می‌سنجد و به همین دلیل معیار مورد استفاده IEEE ۵۱۹ برای حدود جریان است.

بله. تعداد زیاد منابع تغذیه سوئیچینگ، هارمونیک جریان قابل توجهی تولید می‌کند که می‌تواند باعث گرمایش ترانسفورماتور، افت راندمان و اختلال در تجهیزات مجاور شود. شبیه‌سازی پیش از توسعه ظرفیت، از خرابی‌های پرهزینه جلوگیری می‌کند.

گزارش بر پایه استانداردهای بین‌المللی مرجع تهیه می‌شود و شامل مقایسه نتایج با حدود مجاز در نقطه اتصال است؛ بنابراین می‌تواند به‌عنوان مستند فنی در فرآیند اخذ مجوز اتصال یا رفع جرائم ارائه شود.
